КТ(325)Р4-НxВ-180-Ц

КТ(325)Р4-НxВ-180-Ц угловые кронштейны для цилиндрических, круглых опор.

Обозначения кронштейнов:

• К - кронштейн;
• Т - для установки на цилиндрическую, круглую опору.;
• 325 - диаметр верха опоры;

• Р - радиусные;
• 4 - количество осветительных приборов на кронштейне;
• Н - высота в метрах (см. технические характеристики);
• В - вылет в метрах (см. технические характеристики);
• 180 - угол между осветительными приборами;
• Ц - покрытие, нанесенное методом горячего цинкования.

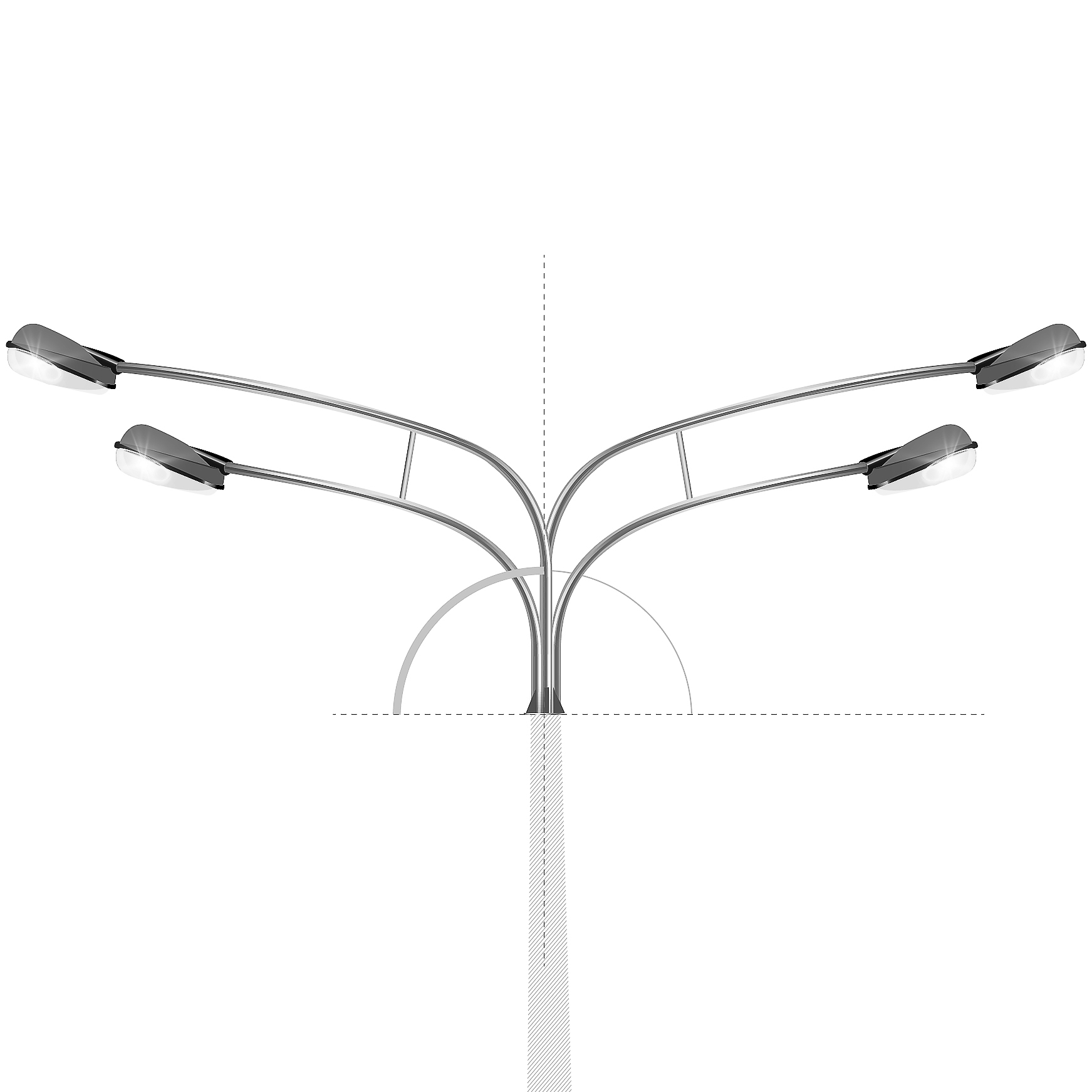

Кронштейн КТ(325)Р4-НxВ-180-Ц

Кронштейн позволяет направить свет под определенным углом и обеспечить ему необходимую интенсивность. Для решения этих задач существует множество типов креплений.

Основой кронштейна выступает металлическая труба: прямошовная электросварная по ГОСТ 10704-91 и бесшовная горячедеформированная по ГОСТ 8732-78. Марка стали для изделия определяется в соответствии с климатическими условиями района установки согласно СНиП 11-23-81 «Металлические конструкции».

Кронштейн монтируют на верхний торец опоры. При изготовлении кронштейна соблюдаются типовые размеры, обеспечивающие посадку и регулировку осветительного прибора. Кронштейн имеет установочную длину (глубину) для монтажа светильника - 200 мм с посадочным диаметром 48 мм Другие установочные параметры выполняются согласно заявке заказчика.

Высота положения осветительного прибора по отношению к месту крепления составляет от 0 до 3,5 метров. Вылет по горизонтали - от 0,5 м до 2,5 метров. Поверхность кронштейна защищена от коррозии методом горячего цинкования по ГОСТ 9.307-2021. При необходимости наносится декоративное лакокрасочное покрытие.

Кронштейн для установки цилиндрических круглых опор. Стандартные диаметры верха в структурной схеме маркировки силовых цилиндрических круглых опор; 168. 219. 273. 325. 377 мм При высоте или вылете кронштейна свыше 2 метров применяется труба Ф57 мм по ГОСТ 10704-91 с посадочным диаметром для светильника 48 мм по ГОСТ 10704-91 на длине 200 мм. для меньших типоразмеров применяется труба Ф 48 мм по ГОСТ 1704.
